Le schede relč (formato din e non solo...)
Le schede relč vengono utilizzate per consentire ai telecontrolli gsm di trasformare i comandi sms di accensione / spegnimento delle uscite digitali nell'accensione / spegnimento di carichi elettrici di potenza.
Le schede sono equipaggiate con relč da 10-12A (secondo il modello), con tensione di lavoro a 12Vcc e sono disponibili in formato 2,3,4 din.
A richiesta, per lotti di produzione, č possibile avere le schede senza relč o con gli zoccoli per l'uso dei propri relč e per la sostituzione dei relč usurati, oppure con i relč con tensione operativa differente (9Vcc, 5Vcc, 24Vcc...). Inoltre č possibile richiedere la progettazione e fornitura di schede relč custom nella forma e dimensione desiderata.
Gli ingressi della scheda relč, da collegare alle uscite deI telecontrollo gsm, sono accessibili mediante la morsettiera d'ingresso, utilizzata anche per l'alimentazione della scheda a 12Vcc; i contatti dei relč sono riportati sui morsetti d'uscita, per il cablaggio delle apparecchiature da controllare.
Telecontrolli gsm-gprs con GPS
nella figura superiore: i relč da 250Vac - 30A consentono di pilotare apparecchiature elettriche da oltre 6000watt; i morsetti vengono utilizzati solo per gli ingressi e per l'alimentazione della scheda (bobina a 12Vcc), mentre i contatti dei relč sono accessibili direttamente su ogni relč, mediante il cablaggio con connettori faston.
La scheda č in formato 2 din ed č l'unico modello dotato anche di due led, per la segnalazione dello stato acceso / spento di ogni commutatore

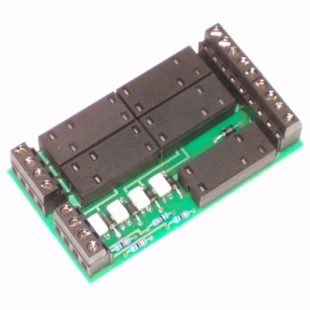

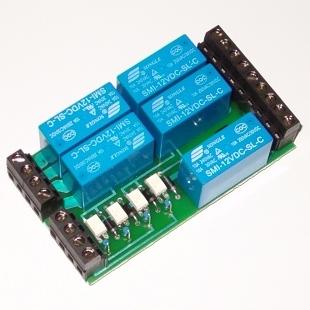

In basso, un esempio di scheda realizzata in due versioni, con relč o con zoccoli porta-relč

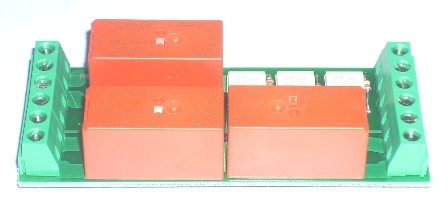

A differenza delle schede precedenti, che hanno la bobina a bassa tensione continua, quella che segue si caratterizza per l'uso di relč con bobina a 220Vac

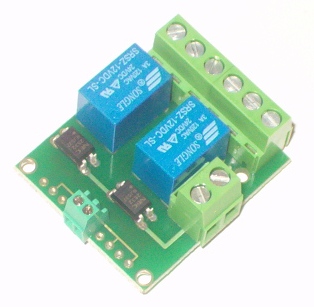

Un esempio di scheda miniatura; le schede possono essere anche dotate di "intelligenza", ossia equipaggiate con piccoli microcontrollori per la realizzazione di funzionalitŕ di commutazione piů sofisticate rispetto al cllassico comportamento monostabile/bistabile (ad es. temporizzazioni, combinazioni logiche in base ad eventi esterni...)
